Relé de sobreintensidad digital con pantalla LED de 3×3 dígitos TRM-300

Relé de corriente trifásico para el control/limitación de la corriente de carga en el rango 190-300 A, fabricante TENSE (Turquía)

Los relés de sobreintensidad digitales TRM-300 están diseñados para proteger las cargas de los daños causados por corrientes elevadas, al tiempo que permiten supervisar el funcionamiento.

- 190-300 A (valor de sobreintensidad ajustable)
- 50% de asimetría de corriente fija
- Tiempo de retardo de error ajustable
- Modo de funcionamiento ajustable (automático, semiautomático, manual)
- Cuando adquiere un relé de corriente de la marca TENSE, obtiene un dispositivo listo para usar: transformadores de corriente incluidos.

Utilización del aparato y principio de funcionamiento

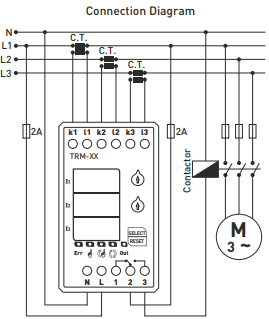

1. Conecte el aparato según el esquema eléctrico.
2. Una vez realizado el cableado, conecte la alimentación. Tras el encendido, la pantalla mostrará los valores ajustados durante 5 segundos.
3. Ajuste el valor de sobreintensidad con el regulador "A>". El valor ajustado se muestra en la pantalla izquierda.
4. Utilice el regulador "t" para ajustar el tiempo de retardo. El valor ajustado también se muestra en la pantalla izquierda.

Al conectar el aparato:
- El relé se conecta, el contacto de salida pasa al borne 3 y el indicador OUT se enciende.
- Si la corriente sobrepasa el valor de sobreintensidad ajustado (A>), el aparato inicia la cuenta atrás del tiempo de retardo y el indicador ERR se enciende.
- Una vez transcurrido el tiempo, el relé se desconecta, el contacto pasa al borne 1 y el indicador OUT se apaga.

El relé electrónico de corriente de la serie TRM-300 está diseñado para desconectar automáticamente los aparatos cuando se sobrepasa la corriente máxima admisible.
Dispone de un rango de disparo programable, la posibilidad de ajustar el tiempo de disparo y el tiempo de retorno.
Existen 3 programas para volver al modo "funcionamiento" - MANUAL, SEMIAUTOMÁTICO, AUTOMÁTICO.

Modos de rearme:

- Modo Manual: Después de un fallo de sobreintensidad, es necesario rearmar el aparato pulsando el botón Reset. En este modo, se enciende el LED correspondiente.
- Modo semiautomático: El sistema se restablece automáticamente tres veces después de un fallo de sobreintensidad y, a continuación, espera a un restablecimiento manual en el siguiente fallo. En este modo, se enciende el indicador LED correspondiente.
- Modo automático: El sistema se restablece automáticamente después de cada error de sobreintensidad. En este modo, el indicador LED correspondiente se enciende.

Nota: Para cambiar de modo, mantenga pulsado el botón SELECT durante 10 segundos. Al cambiar de modo, se enciende el LED correspondiente.

Asimetría 50% (fija)

Si la diferencia entre la corriente de fase mayor y menor supera el 50%, el aparato entrará en modo de error de asimetría en 2 segundos.
(Esto evita daños en el sistema en caso de fallo de una sola fase durante el funcionamiento del motor).

Durante un error de asimetría:
- El grupo de visualización de las dos fases que causaron el fallo parpadeará y el indicador ERR se encenderá.
- Para volver del modo de error de asimetría, el aparato debe reiniciarse manualmente.

Parámetros técnicos:

- Tensión de funcionamiento: 150-260 VAC.
- Frecuencia de funcionamiento: 50/60 Hz
- Consumo eléctrico: < 6 VA
- Temperatura de funcionamiento: de -20 °C a +55 °C
- Pantalla: 3×3 dígitos, 5 LED
- Ajuste de sobreintensidad (A>): 190-300 A
- Tiempo de retardo: 1-200 s
- Tipo de conexión: conexión de pinza
- Contactos: 5 A / 250 V CA (carga activa)
- Diámetro del cable: 2,5 mm².
- Peso: máx. 250 g
- Montaje: en carril DIN
- Altitud de funcionamiento: < 2000 m

Nota:Los modelos TRM-50, TRM-100, TRM-200 y TRM-300 sólo pueden utilizarse con los transformadores de corriente suministrados con el aparato.
