Descripción

Transformador de corriente CK20 - 100/5 A, 1,5 VA, clase 1

Fabricante.

Descripción del producto

El transformador de medida de corriente dela serie CK20está diseñado para la medida precisa de corriente alterna con amperímetros, medidores de potencia, módulos de medida y multímetros. El diseño concarcasa de ABS incombustible, tapa de terminales sellable y terminales de latón de alta calidad garantiza una alta seguridad y fiabilidad.

El transformador está diseñado parauna corriente primaria de 100 Ay proporciona una corriente secundariade 5 Aconunacarga de1,5 VA. El adaptador de montaje lo hace adecuado para montaje encarril DIN.

Especificaciones técnicas

Especificaciones eléctricas

• Relación de conversión (coeficiente):100/5 A

• Carga:1,5 VA

• Clase de precisión: 1

• Frecuencia nominal:50-60 Hz

• Límite de corriente de impacto:FS 5

• Tensión de prueba:3 kV / 1 min

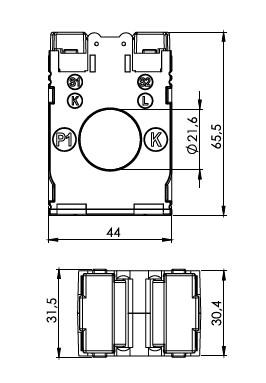

Diseño mecánico

• Carcasa:ABS autoextinguible (no inflamable)

• Bloque de terminales:

  • Tapa precintable no extraíble

  • terminales de latón

  • aptos para conductores de gran sección

• Pasacables:Ø 20 mm

• Montaje:en carril DIN (soporte tipo KK0003)

Resistencia

• Resistencia térmica a la corriente de cortocircuito: Ith = 60 × In

• Resistencia a la corriente permanente: Id = 1,2 × In

• Temperatura de funcionamiento:de -25 °C a +85 °C

Normas

Cumple las normas internacionales

• IEC 60044-1

• IEC 61869-2

• VDE 0414-1

• DIN 57414

• BS 3938

• BS 7626

• EN 61869-2

Ventajas del producto

• Gran precisión de medición (clase 1)

• Abrazaderas de latón seguras con tapa

• Carcasa de ABS ignífugo duradero

• Montaje en carril DIN - ideal para armarios de distribución

• Tamaño compacto y fácil instalación

• Amplio rango de temperatura de funcionamiento
